上記図面は８パイ６４個下ピン無しのオン型メン型の図面です。８パイ丸刃には０.１ｍｍニック４ヵ所配置されています。下ピン無しの場合は穴カスが保持されたまま、ストリッピング部に配送されなくてはいけないのでニックが必要です。０.１ニック入れ丸刃は刃物メーカーさんで販売しています。非常に丸穴間隔が狭いのでスピードピンしか対応は出来ません。
□注意点・・・ターゲットフイルムの配置、スピードピン位置、コの字バーの配置です。当社から部材を購入されるお客様には、データー作成を無償で提供致しますが初めての場合は当社に発注された方が良いです。
当社で販売しているのは・・・
１、スピードピン １個１２０円（５００個入り） バラ１個１５０円
２、ターゲットフイルム メン型１型分１,０００円
３、ワンタッチコの字バー メス板の方に掛かるコストは埋込ビスが数十円が４本バーで有れば８個なので２百円以下です。ワンタッチコの字バーは１本４千円～５千円で最短サイズ４００ｍｍ～８００ｍｍで１０cm単位で製作出来ます。取付時間は１本１分も掛かりません。

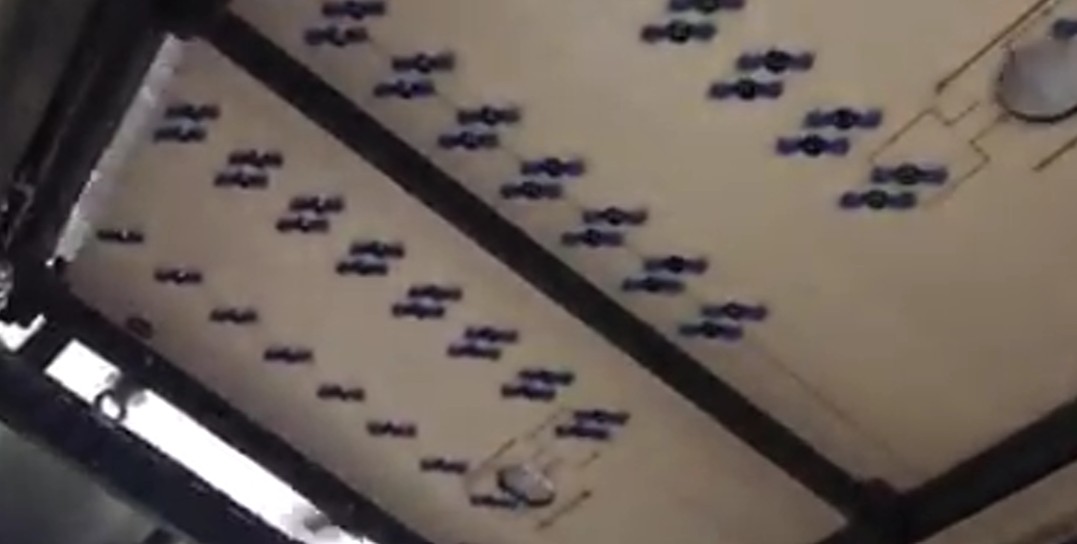

８パイ６４個ストリッピング動画・・・https://www.facebook.com/watch/?v=464108467716058
問い合わせ先・・・担当浅井 08097821672 asaik@dieranger.com メールだけだとゴミ箱に入る事も有りますので電話もお願いしますm(__)m
