三和製作所製オン型セット方法の基本はパンチングメタルにオン治具を取り付けるのですがオンメン落丁型を使おうとするとパンチングメタル無しの通常フレームに入替しなければなりません。
オン型を使う為の入れ替え作業はパンチングメタルフレームが重たい為に通常フレームとの入替が大変でやりたくない作業なのでオンメン落丁型は使えないと考えている会社は多いです。
その為に私は入替せずにパンチングメタルに直接オンメン落丁型を簡単に取り付けるジグを開発しました。

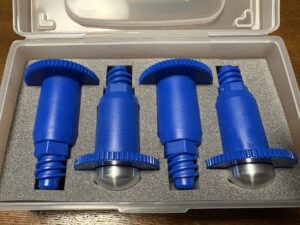

左側がメン型の上でオン型を簡単に位置合わせさせる為のジョインタ～です。オン型に取り付ければ簡単にメン型の穴に入れれば位置が合わせれます。（定価３万円）

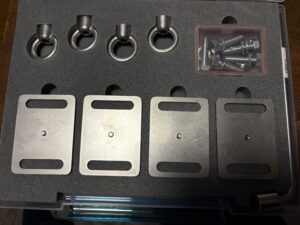

右側が磁石のマグネッターがオン型に取り付けられていればパンチングメタルを落とせば磁力で仮止めが出来てボルトナットで固定が出来ます。（定価５万円）
ただ、落丁型も単純にオン型高さを通常の１６厚みベニヤで５０ｍｍ高さでオン型を作るのでは無く１２ｍｍベニヤで３２ｍｍの高さで作らないといけません。しかも当社では下ピン無しの１５分でセット可能なオンメン落丁型を提供しています。もちろんお使いの抜型メーカー様への技術指導もさせて頂きます。
【使用方法】
この方法には先ず正確な位置にメン型をセットしなければいけません。下ピン無しのセット方法では尚更です。メン型の正確な位置にセットする為に下記写真の様にメン型を作成します。
正確に合す為に位置合わせにプラスのケガキが入ったターゲットフイルムをメン型に貼り込みます。これは製品の̚カドやステ刃の位置に貼り込む事で下から覗くと正確な位置が確認できます。ワンタッチで合す打抜機でも合っていない事が多いです。下ピン無しの落丁がうまく行かないのは先ずメン型の正確な位置が原因です。
ではオン型のセットは・・・

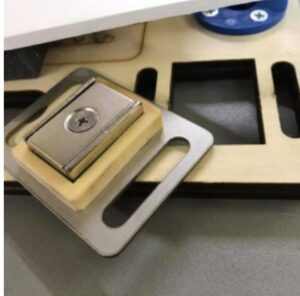

①マグネッターをオン型に取り付ける。
②ジョインターをオン型に取り付けメン型に板紙を置いて滑り込ませ上に置く。
③メン型の相対する穴にジョインターを入れる事で位置が決まる。

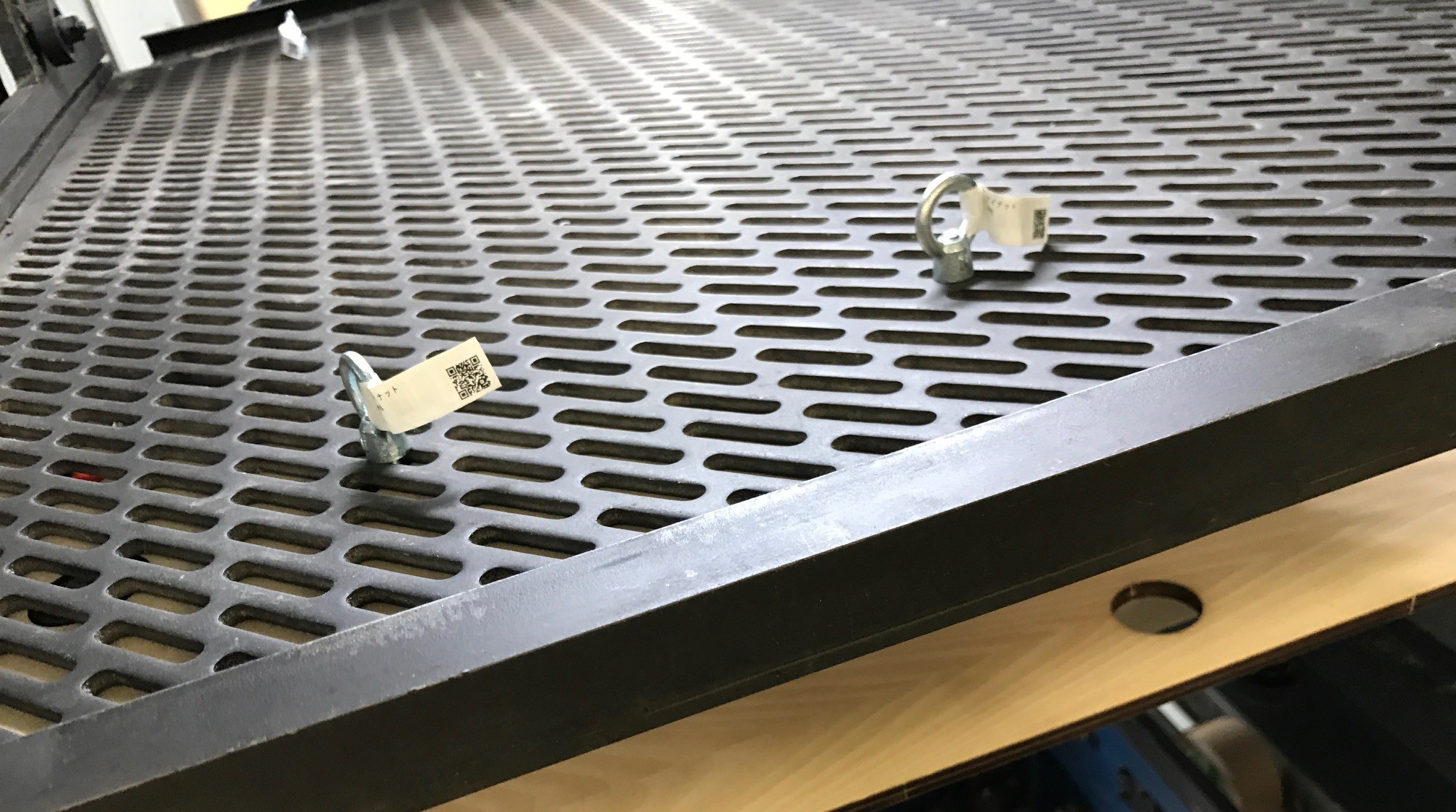

④パンチングメタルを下に徐々に下げるとマグネッターの磁石でオン型が正確な位置で接合する。
⑤オン型からジョインターを外してマグネッターにボルトを通してパンチングメタル上でリング付きナットを閉まる。（現在マグネッター側から入れるボルトには座金が必要です）
以上約１５分位の作業で終わる。
